BH-0.66系列Ⅲ型电流互感器
LMK-0.66系列Ⅲ型电流互感器
LMK-0.66系列Ⅲ型电流互感器

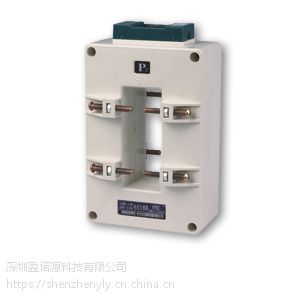

SDH-0.66系列Ⅲ型电流互感器，为立式方孔型，主要适用于单根或者多根母排穿越，特别是立式母排穿越，从而避免了二次出线被相邻母线或互感器多阻隔带来的不便，作为电流测量和电能计量使用。
该产品主要解决供电系统电能计量要求而研发，具有精度高、容量大、安装简便等特点。

型号含义
SDH BH LMK LMK3--------------注册商标
0.66---------------额定电压
【】---------规格
III-------------------形式
订货须知：
１、请注明电流互感器型号、额定电流比、准确度 等级、额定容量及安装方式等。
2、如有特殊要求，请与我公司联系，以便按需订制。
1、Please specify the current transformer model name, transformation ratio, accuracy class, rated burden, and required installation method, when placing a purchase order.
2、If there is any special requirements, please contact us, so we can custom make upon request.

选用方法

1、工作电压一般不超过0.66KV，工作电流不超过1.1倍额定电流值，允许在1.2倍额定电流值时短时使用。
2、根据被测电流大小，选用额定电流和额定电流比，一般在负载电流的2/3以上。
3、回路负载阻抗不得超过额定负载，即铭牌上注明的伏安（VA）或欧姆（Ω）数。
4、准确度等级应与负载要求的准确级相匹配：1.5～2.5级测量仪表，CT≤1级；电能表、电量变送器，CT≤0.5级。
5、当安装仪表和电流互感器相距甚远或回路负载较大时，应优先选用二次电流为1A的电流互感器（见附录A）。

注意事项

1、运行中不得开路，以防产生高压，当通电时发生开路现象，需进行退磁处理。
2、产品为减极性，一次接线标志为P1、P2，相应二次接线标志为S1、S2。
3、注意根据母排的规格和根数，选用相匹配窗口大小的电流互感器。
4、产品具有防窃电功能，二次接线完成以后，可以利用上罩小孔加封铅。
5、当选用压紧母排衬垫固定方式时，必须和衬垫组合使用，以增大受力面积和避免环流。
6、由于绝缘余度大，一、二次线圈间绝缘击穿可能性极小，二次回路可以不做接地。

额定电流比范围
100/5
150/5
200/5
250/5
300/5
400/5
500/5
600/5
700/5
750/5
800/5
1000/5
1200/5
1500/5
2000/5
2500/5
3000/5
4000/5
5000/5
6000/5
8000/5
10000/5

50/1
60/1
75/1
100/1
150/1
200/1
250/1
300/1
400/1
500/1
600/1
700/1
750/1
800/1
1000/1
1200/1
1500/1
2000/1
2500/1
3000/1
4000/1
5000/1
